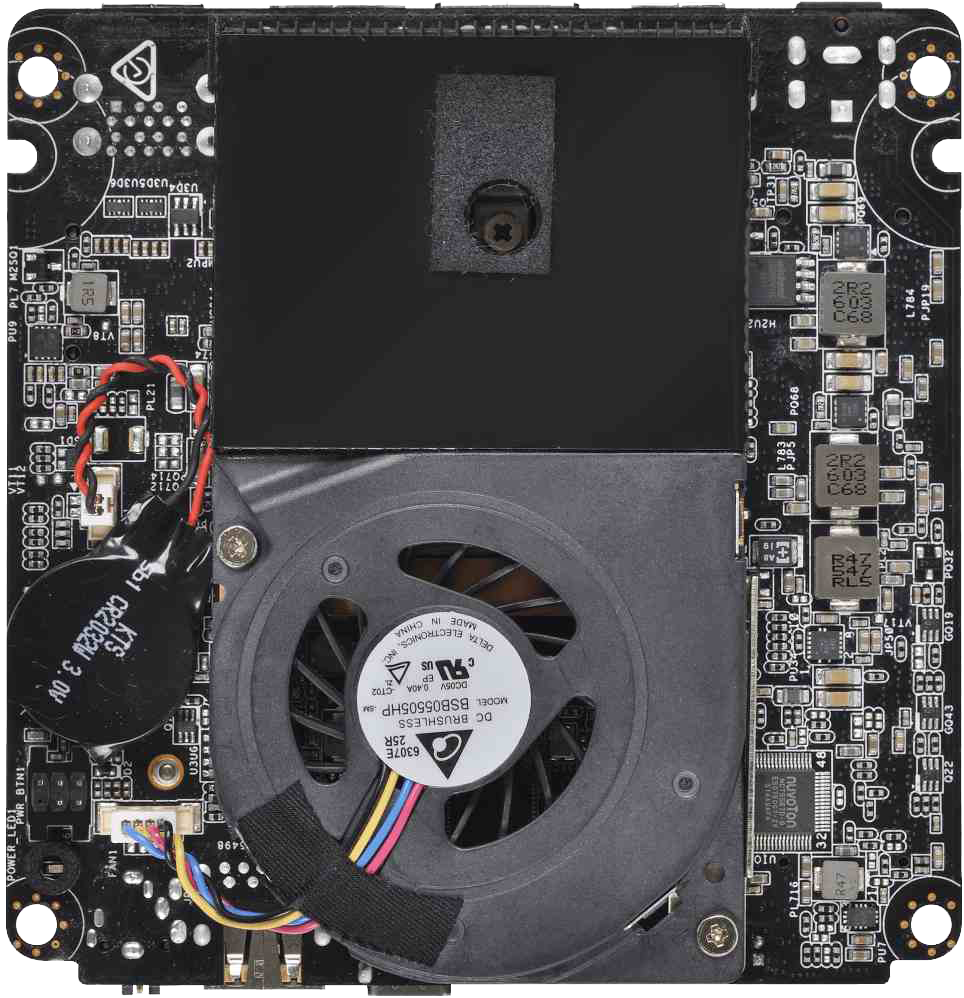

WUX-7x00U

Intel® Kaby Lake-U Core-I Processor based 4x4-inch mini PC Board with DDR4 SDRAM, Gigabit Ethernet, two M.2 (E & M key) socket, one SATA port and 12 or 19V DC input

Intel® Kaby Lake-U Core i Processor
Up to 32GB DDR4 2133 non-ECC SDRAM on two SODIMM slots
Dual displays including DP and HDMI up to UHD resolution
2x M.2 (one E Key, one M Key) slots, 1x SATA III port

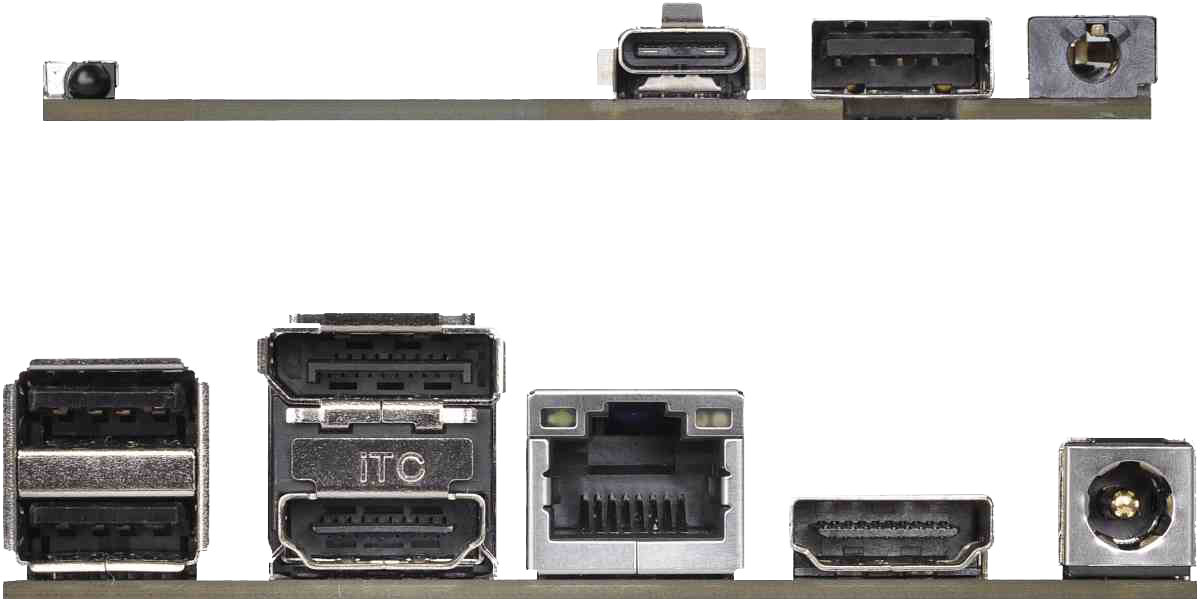

3 x USB 3.0, 1 x USB 3.0 (Type C), 1 x IR
Wide voltage DC power input from 12V ~19V

We also provide additional features to our finished products if requested.
Contact us, for customized product package!

WUX-7x00U builds on Intel® Kaby Lake -U Core-i3 (7100U) or Core-i5 (7300U) Processor (SoC) and supports dual channel DDR4 memory. It provides one Gigabit Ethernet port and two M.2 socket (one Key E for Wireless, one Key M for SSD) and 12V or 19V power input .

Specifications

Order Info

Downloads

Related Products

name	code	description	availability
WUX-7100U	AB1-3H64	WUX-7100U, Intel Core i3-7100U processor w/ DDR4/USB3.0/Dual HDMI/DP/LAN/Audio	MP
WUX-7300U	AB1-3H65	WUX-7300U, Intel Core i5-7300U processor w/ DDR4/USB3.0/Dual HDMI/DP/LAN/Audio

Back to list

CPU:	Intel® Core™ i3-7100U Processor (2 x 2.40 GHz, 3 MB SmartCache, 15 W) Intel® Core™ i5-7300U Processor (2 x 2.60 GHz / 3.50 GHz, 3 MB SmartCache, 15 W)
Technology:	x86
Dimensions:	101.6 x 101.6 mm
Storage Temperature:	-40°C to 80°C
Operating Temperature:	0°C to 60°C
Power Requirement:	DC 12 or 19V input
Firmware:	AMI UEFI BIOS
Miscellaneous:	Super I/O (Embedded Controller) - NCT5567D Hardware Monitoring - Temperature (CPU & System) Voltage (CPU Vcore,12V, 5V, 3.3V, 1.35V)
Audio:	High Deﬁnition Audio integrated in Intel SoC Realtek ALC233 HDA codec Audio jack with Line-out or Mic -in function on REAR I/O
USB:	3x USB 3.0 ports on REAR I/O 1x USB 3.0 Type-C port on REAR I/O
Expansion:	1x M.2 socket (Key E) support WiFi, BT, 3G & 4G
Storage:	1x SATA III port 1x M.2 Key M for SSD
Display Interface:	HDMI(1.4b): Two HDMI port on board connector, resolution up to 4096x2304 DP(1.2): on board connector, resolution up to 4096x2160
Graphic Controller:	Intel® HD 620 Graphics supports DirectX 12, OpenGL 4.5
DRAM:	Up to 32GB DDR4 2133 MHz SDRAM on two 204, pin SODIMM socket
Chipset:	SoC (System-On-Chip)
Format:	NUC
Network:	1x Intel® I219LM LAN controller W/ RJ45 connector on REAR I/O
MTBF:	over 100,000 hours at 40oC
